Pautas generales de instalación del módulo de pesaje

Número Navegar:15001     Autor:Editor del Sitio     publicar Tiempo: 2014-12-25      Origen:motorizado

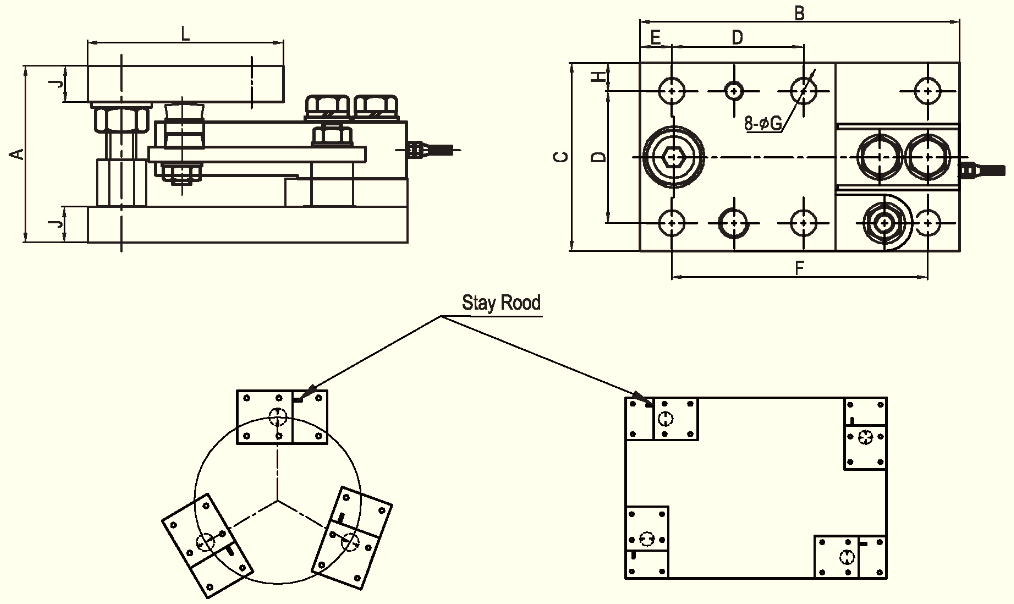

Aplicando fuerza acélulas de carga

Las celdas de carga que usan galgas extensométricas son lo suficientemente sensibles como para detectar cambios muy pequeños en el peso. La marca es asegurarse de que reaccionen solo al peso que desea medir, no a otras fuerzas. Para obtener una lectura precisa del peso, debe controlar cuidadosamente cómo y dónde se aplica el peso a una celda de carga. Idealmente, se debe instalar una celda de carga para que la carga se aplique verticalmente en todo el rango de pesaje (consulte la figura 5-1 )

TIM 图片 20180623112302

Para lograr ese ideal, el recipiente de pesaje y el soporte de la celda de carga necesitarían estar nivelados, paralelos e infinitamente rígidos. Cuando una báscula de tanque y sus soportes estructurales están diseñados e instalados cuidadosamente, es posible que la báscula se acerque a una carga ideal aplicación. Cuando una báscula no está instalada correctamente, existen varios tipos de fores que pueden afectar su precisión. Las siguientes secciones describen los problemas de carga que se encuentran comúnmente en la aplicación de básculas de tanque.

Carga angular

La carga angular se produce cuando se aplica una fuerza que no es perfectamente vertical a una celda de carga. Esta fuerza diagonal se puede definir como la suma de su componente vertical y su componente horizontal. En una aplicación de módulo de pesaje bien diseñada, la celda de carga detectará el peso (fuerza vertical) pero no detectará la carga lateral (fuerza horizontal)

La figura 5-2a y la figura 5-2b muestran una aplicación de módulo de pesaje con la celda de carga anclada a una base. En la figura 5-2a, la fuerza ejercida por el tanques el peso es perfectamente vertical. En la figura 5-2b, la fuerza se aplica en ángulo. El componente vertical (F) de esta fuerza angular es normal y detectado por la celda de carga; es igual a la fuerza aplicada en la figura 5 -2a.el componente horizontal (carga lateral) = F * Tangenteθ

TIM 图片 20180623112306

La Figura 5-3a y la Figura 5-3b muestran cómo la carga angular afectaría a una celda de carga anclada al tanque que se está pesando. La Figura 5-3a muestra una instalación ideal con un frente perfectamente vertical. En la figura 5-3a, la fuerza ( FN) que es normal y detectado por la celda de carga sería menor que la fuerza vertical (F) aplicada a la carga ell en la instalación ideal. En este caso, FN = F * coseno θ.

TIM 图片 20180623112310

Carga excéntrica

La carga excéntrica ocurre cuando se aplica una fuerza vertical a una celda de carga en un punto que no sea su línea central (vea la figura 5-4). Este problema puede ser causado por la expansión y contracción térmica o por un hardware de montaje mal diseñado. Puede evitar excéntricos problemas de carga mediante el uso de un sistema de módulo de pesaje que compensará la expansión y la contracción.

TIM 图片 20180623112315

Carga lateral y final

El lado y la carga se producen cuando se aplican fuerzas horizontales al lado o al extremo de una celda de carga (consulte la figura 5-5). Pueden ser causados ​​por expansión y contracción térmica, por desalineación o por el movimiento del recipiente debido a la carga dinámica. las fuerzas finales pueden afectar la linealidad y la histéresis de la báscula. Para aplicaciones de carga estática, use un sistema de módulo de pesaje con una suspensión de pasador de carga autoalineable.

TIM 图片 20180623112457

Carga torsional

La carga torsional ocurre cuando una fuerza lateral retuerce una celda de carga (ver figura 5-6). Puede ser causada por desviación estructural, dinámica del sistema, movimiento térmico o desalineación del hardware de montaje. La carga torsional reducirá un sistemas precisión y repetibilidad. Para evitar este problema, siga siempre el soporte estructural adecuado y las pautas de instalación, y use un módulo de pesaje que compense el movimiento del tanque.
